PS5 : une prise HDMI changée à la maison, et des pistes arrachées
La console fonctionnait, seule la prise HDMI était à changer. Après une tentative de réparation à la maison, il a fallu reconstruire les pistes de la carte mère avant de pouvoir souder une prise neuve.
Ce qui est arrivé à l'atelier
La console marchait. Seule sa prise HDMI était à remplacer, une réparation que je fais très souvent sur les PS5. Mais avant d'arriver chez moi, la prise avait déjà fait l'objet d'une tentative de remplacement à la maison.

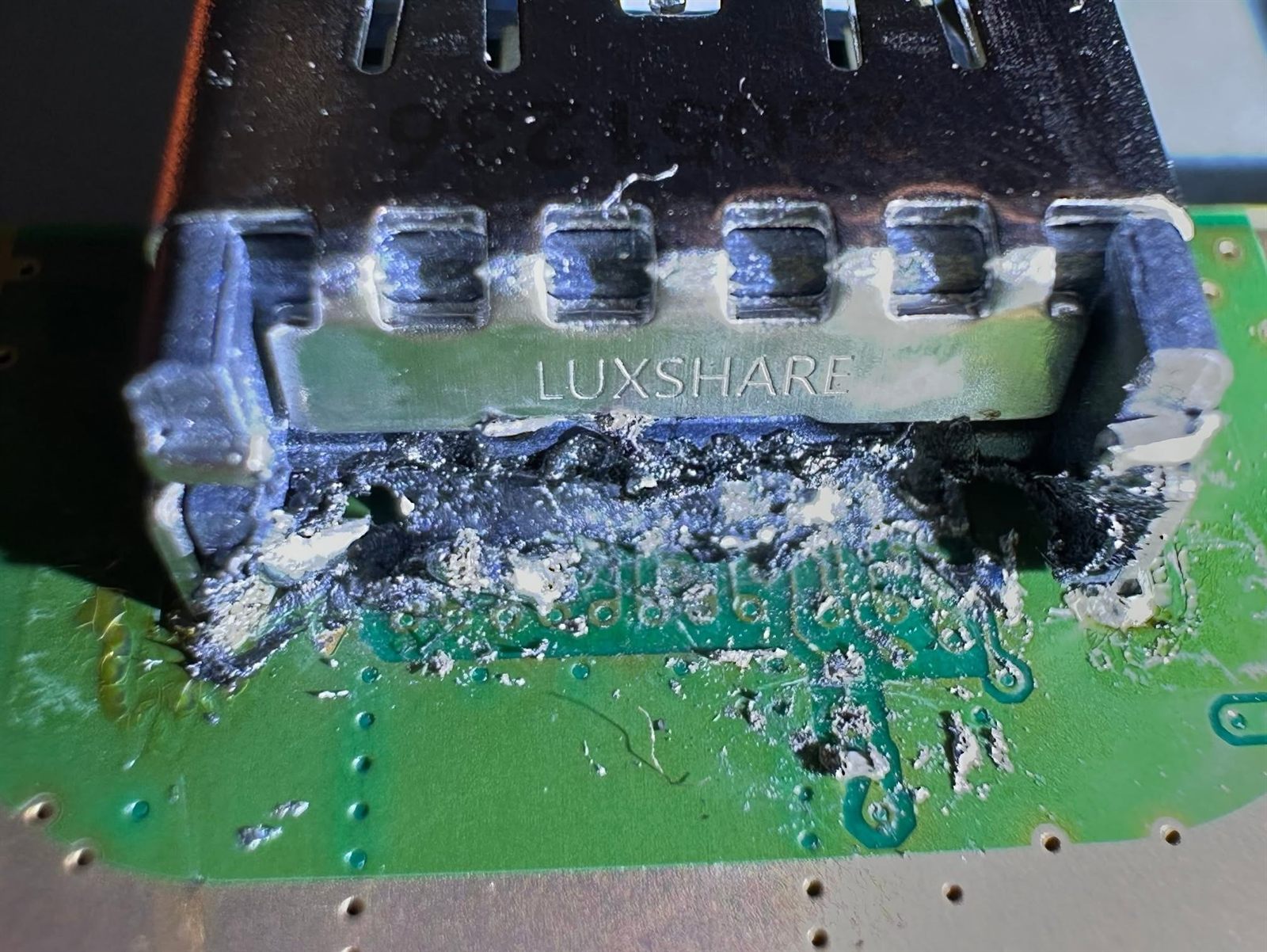

La photo montre le résultat : la prise est à moitié arrachée, la soudure a coulé tout autour, et plusieurs pistes de la carte mère sont parties avec.
Reconstruire avant de souder

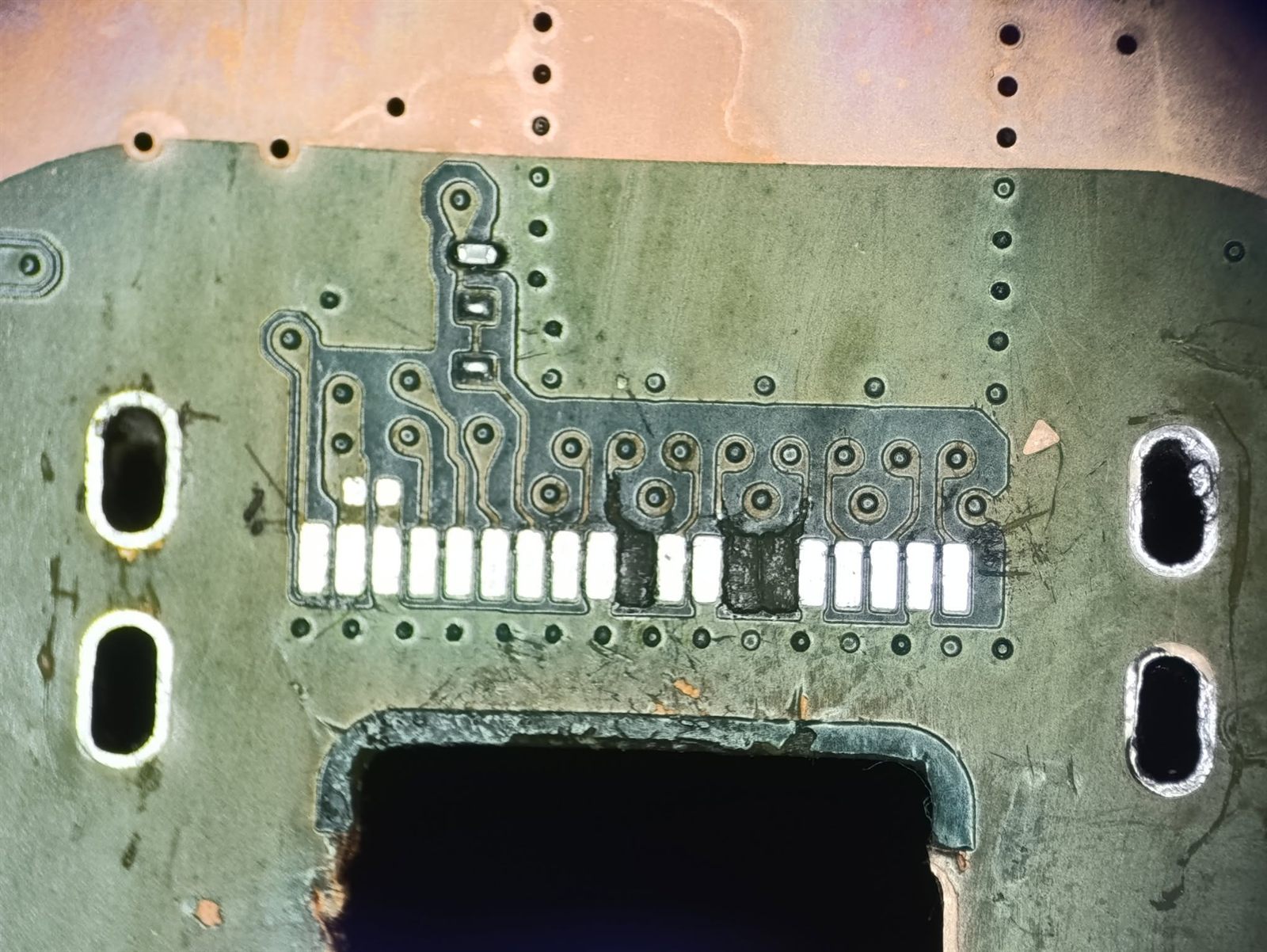

Une fois la zone nettoyée au microscope, les dégâts se voient clairement. Les pistes, ces fines lignes de cuivre qui relient la prise au reste de la carte, sont arrachées par endroits. Sans elles, une prise neuve ne servirait à rien : l'image ne passerait pas.

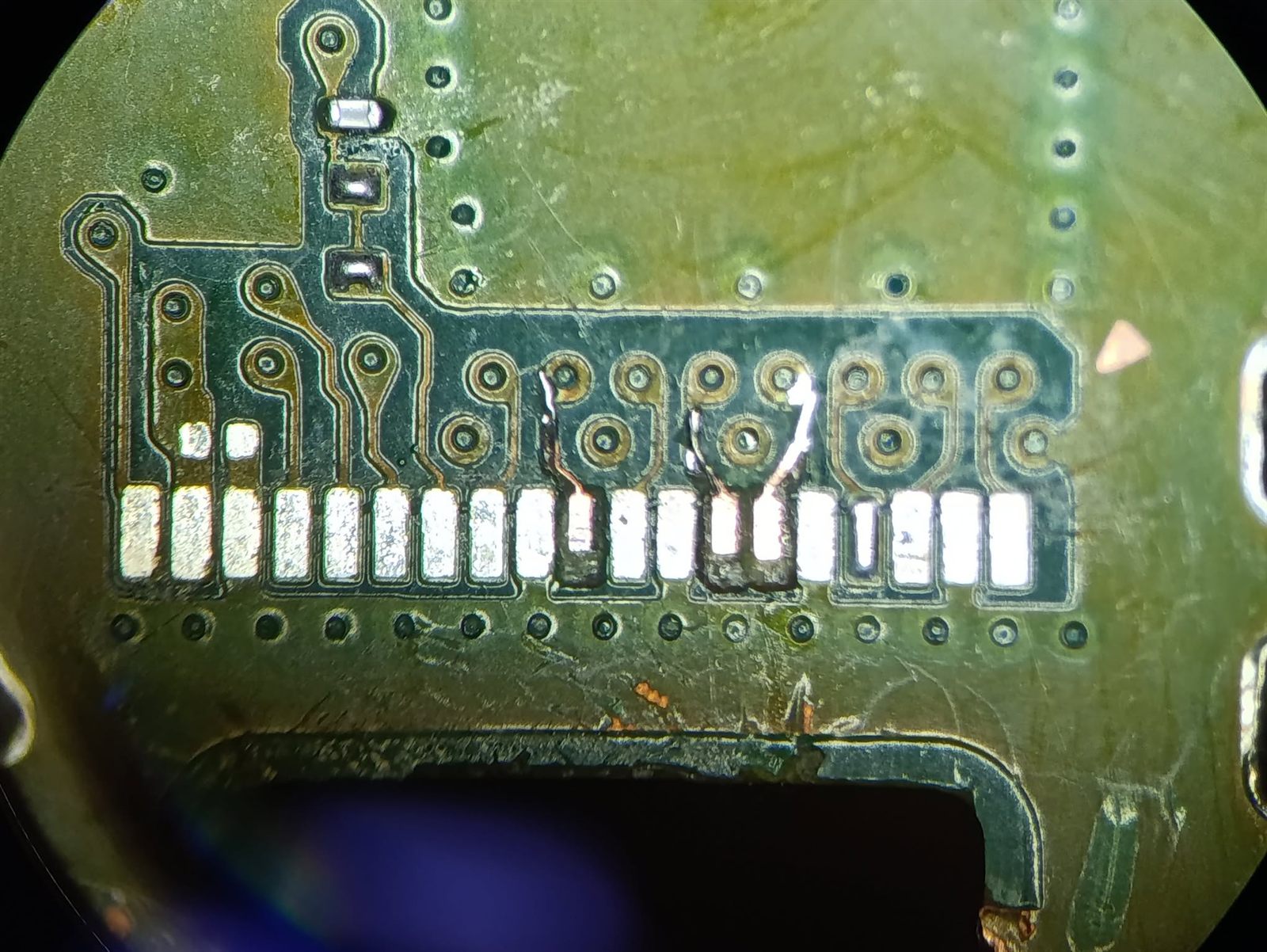

J'ai donc reconstruit les pistes manquantes avec des fils très fins, soudés un par un au microscope, puis je les ai protégés.

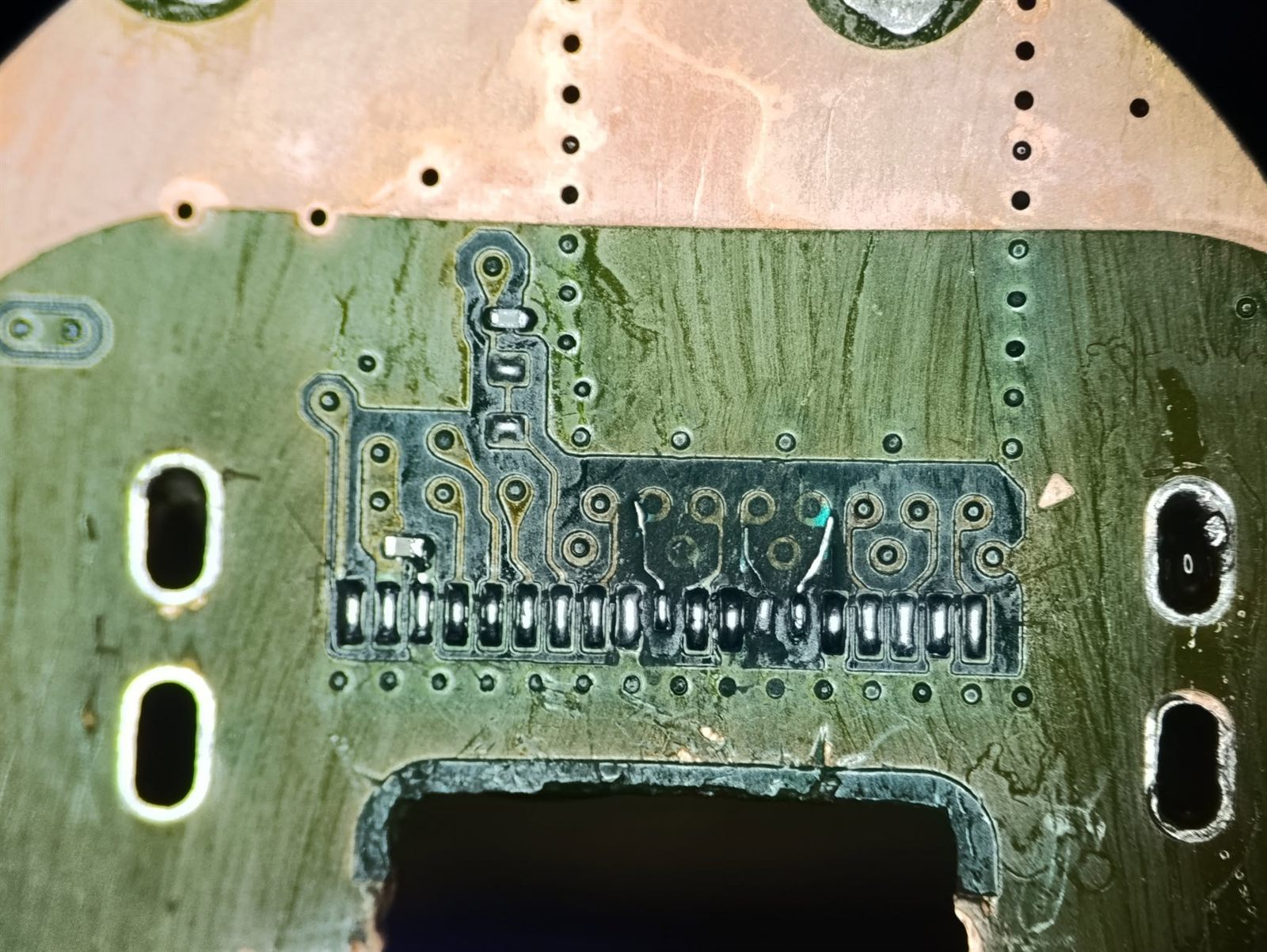

Les pastilles sont ensuite étamées, c'est-à-dire recouvertes d'une fine couche de soudure, pour accueillir la nouvelle prise.

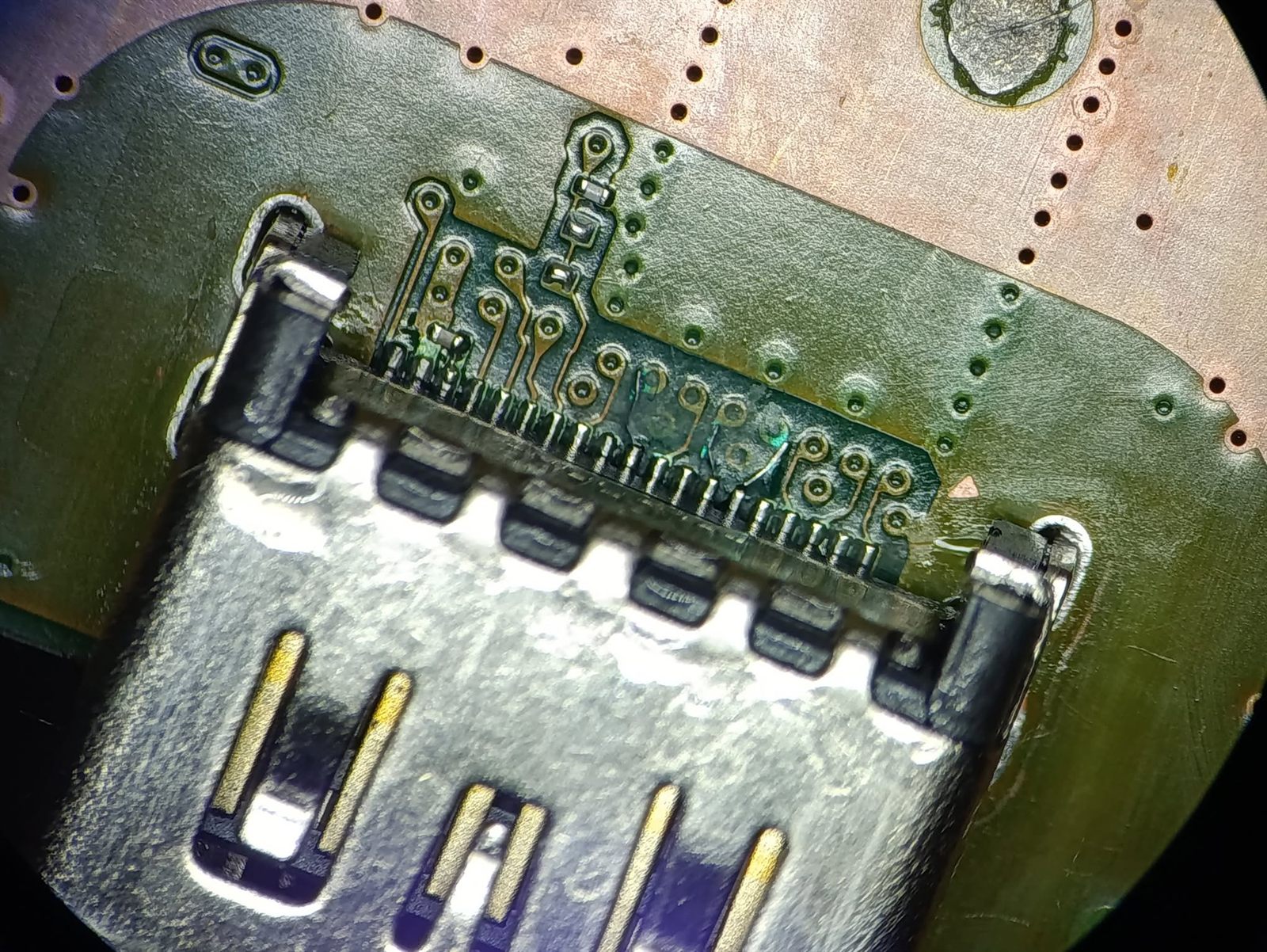

La prise HDMI neuve est soudée. La console fonctionne.
La micro-soudure, c'est un métier
Je comprends l'envie de réparer soi-même. Mais il y a des choses qu'il vaut mieux ne pas tenter sur un appareil qui fonctionne et qui a simplement besoin d'une prise neuve. Une prise HDMI, ce sont 19 broches minuscules soudées sur une carte à plusieurs couches.
Ceux qui savent changer ce connecteur proprement l'ont appris en recommençant de nombreuses fois. Ils ont fait eux aussi des erreurs avant d'y arriver. C'est pour ça que la micro-soudure est un métier à part entière.
Ici, le client a eu de la chance : les dégâts sont restés réparables et sa console fonctionne. Ça aurait pu être pire.
Si votre PS5 n'affiche plus d'image
Si la prise HDMI bouge, si l'image coupe ou ne vient plus, ne forcez pas et ne tentez pas de la dessouder. Une prise changée à temps reste une réparation simple. Vous pouvez m'envoyer la console de toute la France, ou me la confier près de Nevers : tout est expliqué sur la page réparation de consoles.
